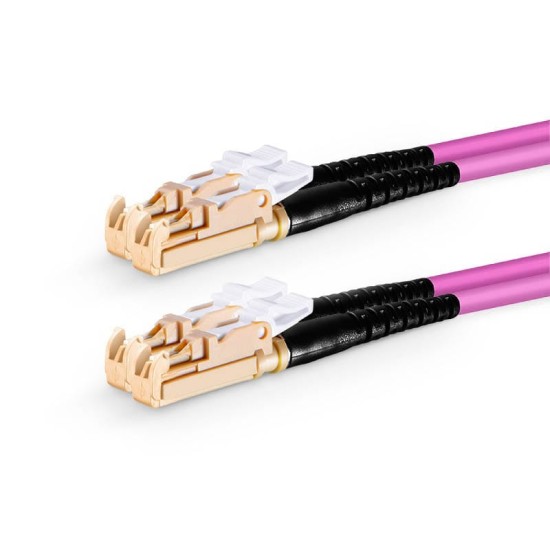

LSH UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

LSH UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, iki ucu LSH portlu panolar veya kabinetler arasında OM4 multimode altyapıda bağlantı kurmak için kullanılan, hem yüksek bant genişliği hem de fiziksel erişim güvenliği odaklı bir duplex fiber patch kablodur. LSH konnektörün kilitlenebilir yapısı, kritik devrelerin yanlışlıkla çekilmesini zorlaştırırken, OM4 fiber çekirdeği çekirdek ve dağıtım katmanlarında planlanan yüksek hızlı servisleri destekler.

LSH – LSH OM4 patch cord’un hedeflediği ağ katmanları

Operatör ve kurumsal çekirdek ağlarda, yönetim, güvenlik ve kritik sunucu devreleri çoğu zaman LSH portlu panolarda toplanır. LSH UPC - LSH UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, bu panolar arasında yapılan geçişlerde hem kilitlenebilir konnektör mimarisini korur hem de OM4 seviyesindeki bant genişliğini devreye alır. Böylece hem performans hem güvenlik aynı düzlemde ele alınır.

OM4 multimode fiber ile çekirdek hız planları

OM4 sınıfı 50/125 µm fiber, 850 nm VCSEL tabanlı 10G, 40G ve belirli çözümlerde 100G bağlantılar için gereken modal bant genişliği değerlerini karşılayacak şekilde tasarlanmıştır. LSH – LSH OM4 patch cord kullanıldığında, çekirdek panolar arasındaki kısa link’ler, hız yükseltme projelerinde yeniden kablolama ihtiyacını en aza indirecek şekilde konumlanır.

Duplex yapı ve devre organizasyonu

Duplex tasarım, Tx ve Rx liflerinin ayrı tutulduğu, devre başına tek kablo ile çift yönlü veri akışının sağlandığı bir yapı sunar. LSH portlarda tutarlı etiketleme ve renk kodlaması kullanmak, sahada hangi kablonun hangi hizmet ve yöne ait olduğunun hızla anlaşılmasına yardımcı olur; bu da kritik panolar üzerinde yapılan çalışmalarda hata payını azaltır.

LSZH 2mm dış kılıf ve veri merkezi standartları

2mm dış çapa sahip LSZH patch cord, yoğun portlu LSH panolar arasında hava akışını engellemeden düzenli kablo demetleri oluşturmayı mümkün kılar. LSZH dış kılıf, düşük duman ve halojensiz yapısıyla yangın anında ekipman ve personel üzerindeki olası etkileri sınırlamaya yardımcı olur; bu da veri merkezlerinde ve kritik tesislerde fiber seçimi yapılırken dikkat edilen başlıca kriterlerden biridir.

Kullanım örnekleri

• LSH portlu çekirdek panolar arasında OM4 tabanlı yüksek hızlı omurga link’leri
• Yönetim ve güvenlik devrelerinin yedek panolarla eşleştirildiği bağlantılar
• Çok kiracılı veya segmentli ağ tasarımlarında fiziksel ayrıştırma gerektiren devreler

Kurulum ve işletim önerileri

LSH ferüllerin temizlenmesi ve konnektörlerin adaptörlerde kilitlenmiş durumda olduğunun kontrol edilmesi, OM4 kablonun sağlayacağı düşük kayıp ve yüksek stabilite için önemlidir. Kablo güzergâhında minimum bükülme yarıçapına uyulmalı, kabloya aşırı çekme kuvveti uygulanmamalı ve patch düzeni düzenli aralıklarla gözden geçirilmelidir.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: LSH UPC – LSH UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
