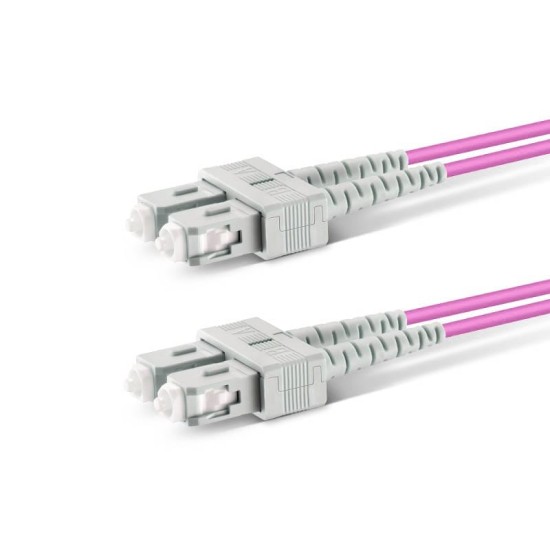

SC UPC - SC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - SC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, iki ucu da SC portlu panolar veya cihazlar arasında OM4 multimode altyapı üzerinde yüksek hızlı duplex bağlantı kurmak için kullanılan, klasik konnektör yapısını gelişmiş bant genişliğiyle birleştiren bir fiber patch kablodur. SC form faktörü sahada uzun yıllardır kullanıldığı için, mevcut panoları değiştirmeden 10G ve üzeri hızlara yaklaşmak isteyen yapılar için pratik bir çözüm sunar.

SC – SC OM4 patch cord’un sahadaki rolü

Birçok kampüs ve bina içi fiber altyapı, ilk kurulumda SC portlu panolarla devreye alınmıştır. Zaman içinde aktif cihazlar değişse bile, bu panolar büyük ölçüde yerinde kalır. SC UPC - SC UPC - OM4 Fiber Optik Patch Cord Duplex LSZH 2mm, aynı SC portlu altyapı üzerinde OM4 sınıfı performansı devreye alarak, dağıtım ve erişim katmanlarında bağlantıları güncel hız hedefleriyle uyumlu hâle getirir.

OM4 multimode fiber ile artan kapasite

OM4, 50/125 µm çekirdek yapısına sahip, 850 nm VCSEL tabanlı 10G, 40G ve uygun tasarımlarda 100G bağlantılara yönelik geliştirilmiş bir multimode fiber sınıfıdır. SC – SC OM4 patch cord kullanıldığında, panel ile panel veya panel ile cihaz arasındaki kısa segmentler, yüksek bant genişliği gerektiren uygulamalar için hazır hâle gelir. Böylece eski konnektör standardı korunurken, optik taraf modern hızlara uyum sağlayabilir.

Duplex tasarım ve devre yönetimi

Duplex yapı, her kablo içinde iki ayrı fiber kullanarak Tx ve Rx kanallarını net şekilde ayırır. SC portlar üzerindeki standart form faktörü, sahada devre etiketleme ve port numaralandırma işlemlerini kolaylaştırır. Özellikle geniş kampüslerde, panolar arası çok sayıda devre taşınırken bu düzenli yapı, arıza tespiti ve devre taşıma süreçlerinde ciddi zaman kazandırır.

LSZH 2mm kablo yapısı ve bina içi güvenlik

2mm dış çapa sahip LSZH patch cord, patch panoları arasında veya kabin içlerinde kablo yoğunluğunu kontrol altında tutarken, LSZH dış kılıf yangın anında düşük duman ve halojensiz yapısıyla güvenlik yönetmeliklerine uyumu destekler. Bu özellik, ofis blokları, veri merkezleri ve kritik tesislerde fiber seçimi yapılırken çoğu zaman zorunlu bir kriterdir.

Tipik kullanım senaryoları

• SC portlu dağıtım panoları arasında OM4 tabanlı omurga link’leri
• Bina içi katlar arasında SC portlu patch alanları üzerinden yüksek hızlı uplink bağlantıları
• SC arayüzlü test veya simülasyon sistemleriyle kısa mesafeli bağlantılar

Kurulumda öne çıkan noktalar

SC ferüllerin temizliği, OM4’ün sağlayacağı kayıp bütçesinden tam olarak yararlanmak için zorunludur. Kurulum esnasında konnektörlerin adaptöre tam oturduğundan emin olunmalı, kablo güzergâhı minimum bükülme yarıçapını ihlal etmeyecek şekilde planlanmalı ve kabloya aşırı çekme uygulanmamalıdır.

Teknik özet

• Fiber tipi: OM4 multimode, 50/125 µm
• Konnektörler: SC UPC – SC UPC
• Topoloji: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
