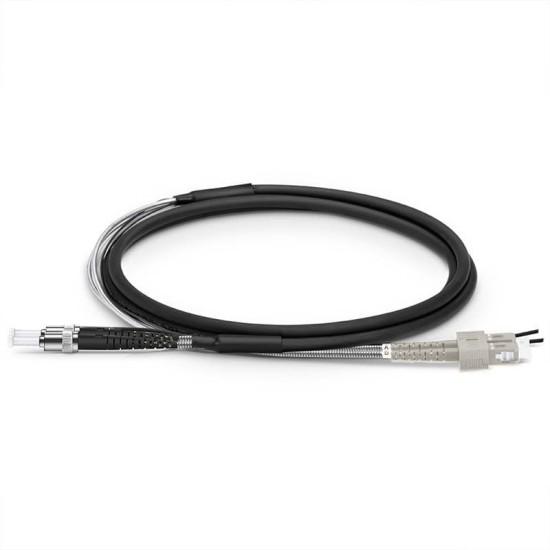

SC UPC - ST UPC - OM2 Breakout Patch Cord - Dış Ortam - Duplex 7mm - LSZH

SC UPC – ST UPC uç kombinasyonuna sahip OM2 Breakout Patch Cord, dış ortam telekom ve endüstriyel veri iletim hatlarında 50/125 µm multimode fiber üzerinden kararlı bağlantı sağlamak için tasarlanmış duplex 7 mm LSZH yapıda bir kablodur. OM2 fiber mimarisi, 850 nm ve 1300 nm dalga boylarında düşük modal yayılma ile baz istasyonları, LTE/5G saha cihazları, enerji nakil hatları ve dış ortam kontrol kutuları arasında güvenilir iletim sağlar.

OM2 multimode fiber yapısının optik performansı

OM2 sınıfı multimode fiber, geniş çekirdek çapı sayesinde özellikle kısa ve orta mesafe dış ortam telekom bağlantılarında yüksek kararlılık sunar. Çok modlu ışık yayılımı optimize edildiğinden, baz istasyonu RRH–BBU geçişlerinde ve saha dolapları arası bağlantılarda sinyal sürekliliği korunur.

Dalga boyu çalışma aralığı ve ekleme kaybı verimliliği

850 nm’de yüksek modal kapasite, 1300 nm’de ise gelişmiş dağılım kontrolü sağlayan OM2 fiber; SC UPC ve ST UPC konektör yüzey geometrileri ile birleştiğinde düşük ekleme kaybı karakteristiği sunar. Bu kombinasyon, dış ortam koşullarında görülen sıcaklık değişimleri ve titreşim kaynaklı mikro bükülmelerin etkisini minimuma indirir.

Dış ortam Breakout 7 mm kablo mimarisinin dayanım avantajları

Duplex Breakout tasarımda her bir fiber, bağımsız koruyucu alt kılıflara sahiptir. 7 mm dış çaplı UV dayanımlı LSZH kılıf, sürtünme, çekme yükü, güneş ışığı ve kimyasal etkilere karşı uzun ömürlü mekanik dayanım sağlar. Enerji nakil çerçevelerinde, saha kutularında ve kule tipi baz istasyonlarında kablonun yapısal bütünlüğü uzun süre korunur.

LSZH dış ortam kılıfının güvenlik ve çevresel katkısı

Düşük duman ve halojensiz yapı, yangın durumunda toksik gaz çıkışını azaltır ve kapalı geçiş noktalarında daha yüksek güvenlik sağlar. UV ve nem dayanımı, kablonun açık alanda onlarca metre boyunca çekildiği projelerde çevresel etkenlere karşı stabil performans sunar.

SC–ST uç mimarisinin sağladığı saha adaptasyonu

SC UPC arayüzü genellikle ODF panelleri, dış ortam dağıtım kutuları ve saha dolaplarında kullanılırken; ST UPC arayüzü döner kilitli yapısıyla daha yüksek mekanik tutunma sağlar ve titreşimin yoğun olduğu enerji tesisleri ile kontrol modüllerinde tercih edilir. Bu nedenle SC–ST kombinasyonu, farklı donanımlar arasında geçiş gereken karma saha altyapılarında önemli bir uyumluluk avantajı sunar.

Kullanım senaryoları

• Baz istasyonlarında RRH/BBU bağlantılarında OM2 multimode dış ortam hatları
• Saha dolabı ile dış ortam ODF kutuları arasında duplex veri hatları
• Enerji nakil hatlarında SCADA ve kontrol modülleri arasında multimode fiber geçişi
• Dış ortam wireless backhaul sistemlerinin multimode fiber terminasyon hatları
