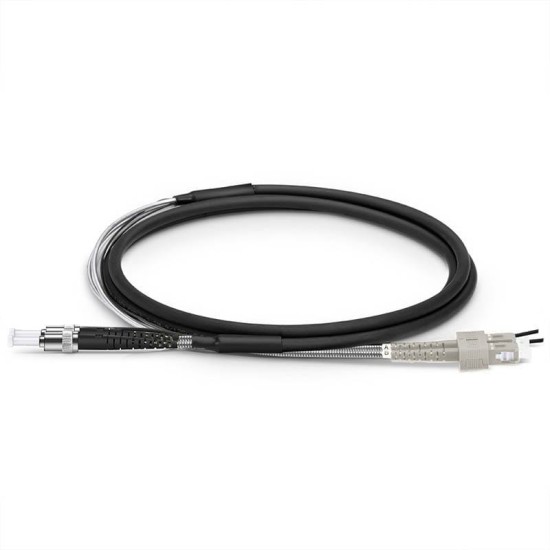

SC UPC - ST UPC - OM3 Breakout Patch Cord - Dış Ortam - Duplex 7mm - LSZH

SC UPC – ST UPC OM3 Breakout Patch Cord, dış ortam uygulamalarında yüksek modal bant genişliği gerektiren Multimode iletişim hatları için tasarlanmış, UV dayanımlı 7 mm LSZH kılıf yapısına sahip duplex bir kablodur. 850 nm ve 1300 nm dalga boylarında OM3 performansı sunarak baz istasyonları, saha dolapları ve dış ortam veri aktarım noktalarında kararlı optik bağlantı sağlar.

OM3 Multimode fiber mimarisinin dış alan bağlantı performansına etkisi

OM3 fiber yapısı, lazer kaynaklı Multimode sistemlerle uyumlu çalışacak şekilde optimize edilmiştir. Bu optimizasyon sayesinde dış ortam güzergâhlarında bile modal dağılım kontrol altına alınır ve 10G seviyesine kadar veri iletiminde düşük sinyal bozunumu elde edilir. Breakout fiberlerin bireysel korunması, yüksek trafik yoğunluğuna sahip hatlarda uzun süreli kararlılık sağlar.

Dalga boyu karakteristikleri ve modal kararlılık

850 nm merkez dalga boyunda geniş modal bant genişliği sunan OM3 fiber, özellikle lazer tabanlı iletim sistemlerinde daha düşük dispersiyon değeri ile çalışır. Bu sayede kule içi ekipman bağlantılarında, saha kabineti çıkışlarında ve Multimode omurga geçişlerinde tutarlı optik performans sağlanır.

7 mm dış ortam kablo yapısı ve UV dayanımlı LSZH kılıf

Dış ortam uyumlu 7 mm LSZH dış kılıf, güneş ışığı, sıcaklık değişimi, nem ve mekanik zorlanmalara karşı yüksek dayanım sunar. İç yapıda yer alan bağımsız breakout fiber tamponları, fiber çekirdeklerinin çekme, bükülme ve ezilme gibi dış etkenlerden etkilenmesini engeller. Böylece fiber uzun yıllar saha koşullarına uygun şekilde stabil kalır.

Breakout fiberlerin mekanik avantajları

Her bir fiber çekirdeğinin bağımsız olarak korunması, bakım sırasında yapılacak lokal müdahalelerin tüm kabloyu etkilemesini önler. Aramid elyaf takviyesi, dikey kablo güzergâhları ve uzun dış ortam geçişlerinde kablonun mekanik dayanımını artırır.

SC UPC – ST UPC konnektör yapısının uygulamalara etkisi

SC UPC uç, saha dolapları ve dış ortam aktif cihazlarında yaygın kullanılan yüksek tırnak kilitleme mekanizması ile güvenli bağlantı sağlar. ST UPC ise döner kilit yapısı sayesinde saha koşullarında hızlı tak-çıkar operasyonlarını kolaylaştırır. Her iki konnektörün UPC yüzey işleme yapısı düşük ekleme kaybı ve istikrarlı geri dönüş kaybı seviyeleri sunar.

Başlıca uygulama alanları

• 3G / 4.5G / 5G baz istasyonu Multimode bağlantıları
• Dış ortam saha dolabı – aktif cihaz geçişleri
• Enerji nakil hattı haberleşme altyapısı
• OM3 Multimode veri omurgaları
• Endüstriyel dış ortam kontrol sistemleri
