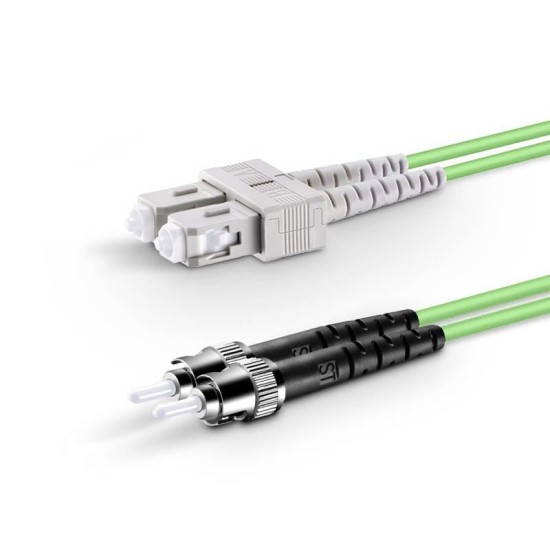

SC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bir ucunda SC portlu dağıtım veya omurga panoları, diğer ucunda ST portlu saha kutuları ya da endüstriyel ekipmanlar bulunan yapılarda OM5 wideband multimode altyapıyı uç noktalara taşımak için kullanılan hibrit bir duplex patch kablodur. SC tarafı standart patch alanlarıyla, ST tarafı ise bayonet kilit mekanizması sayesinde titreşimin yüksek olduğu sahalarla uyumlu çalışır.

SC – ST OM5 kablo ile merkez–saha entegrasyonu

Üretim tesisleri, kampüsler veya enerji sahalarında, merkezî dağıtım odası genellikle SC portlu panolar üzerinden yönetilirken, saha tarafında ST portlu kontrol kasetleri ve terminasyon kutuları bulunabilir. SC UPC - ST UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki bölgeyi OM5 düzeyinde performansla birbirine bağlayarak, saha verisinin yüksek hızlı omurgaya taşınmasına imkân verir.

OM5 wideband multimode ile veri toplama hatları

OM5 fiber, 850–953 nm aralığında çoklu dalga boyunu aynı çekirdek üzerinden taşıyarak SWDM tabanlı 40G ve 100G bağlantılar için uygun kısa mesafe çözümü sunar. SC – ST OM5 patch cord kullanıldığında, merkezdeki yüksek hızlı platformlar ile sahadaki ST portlu cihazlar arasında kurulan bağlantılar, ileride yapılacak hız yükseltmelerine uyumlu hâle gelir; böylece kablolama altyapısını değiştirmeden optik modüller güncellenebilir.

Duplex yapı ve saha tarafı izleme

Duplex kablo yapısı, Tx ve Rx liflerini ayrı çekirdekler üzerinden taşıyarak her devrenin yönlerinin net şekilde izlenmesini sağlar. SC ve ST uçlarda uygulanacak etiketleme, sahada çalışan ekiplerin hangi kablonun hangi kontrol paneli veya sensör grubuna ait olduğunu hızlıca görmesine yardımcı olur. Bu da bakım ve arıza tespiti süreçlerine hız katar.

LSZH 2mm kablo ve güzergâh planlaması

2mm dış çapa sahip LSZH patch cord, dağıtım odasındaki SC panolardan saha kutularına doğru uzanan güzergâhlarda kablo kanallarının daha verimli kullanılmasına yardımcı olur. LSZH dış kılıf, kapalı mekanlar ve kablo bacalarında düşük duman ve halojensiz yapı sağlayarak yangın güvenliği gereksinimlerini destekler.

Örnek kullanım alanları

• SC portlu dağıtım panolarından ST portlu saha kutularına OM5 uplink hatları
• Kontrol odasından üretim sahasındaki ST portlu ekipmanlara veri iletimi
• OM5 tabanlı omurgaya bağlanan saha ölçüm ve izleme sistemleri

Kurulumda dikkat edilmesi gerekenler

SC ve ST ferüllerin temizliği, OM5 fiberin sağlayacağı düşük ek kaybı korumak için temel bir adımdır. ST tarafında bayonet kilidin tam oturduğu, SC tarafında ise konnektörün adaptöre düzgün yerleştiği kontrol edilmelidir. Kablo rotası hazırlanırken minimum bükülme yarıçapı ve çekme limitleri dikkate alınmalı, güzergâh boyunca kablo üzerinde baskı oluşturabilecek keskin köşelerden kaçınılmalıdır.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – ST UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
