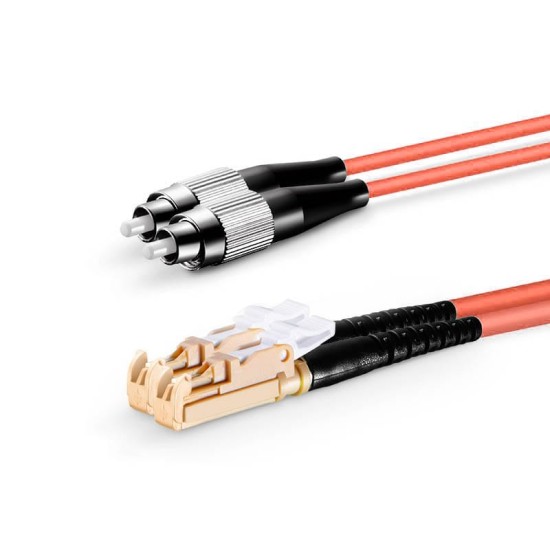

FC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm

FC UPC - LSH UPC - OM1 Fiber Optik Patch Cord Duplex LSZH 2mm, bir tarafında vidalı ve kalıcı bağlantı gerektiren FC arayüzü, diğer tarafında ise kilitli ve kontrollü erişim sunan LSH konnektörü bir araya getiren OM1 sınıfı Multi Mode bir fiber patch kablodur. Bu yapı, iç ortam altyapılarında sabit cihaz bağlantıları ile erişimi sınırlandırılmış fiber noktalar arasında doğrudan ve kontrollü bir geçiş oluşturmayı amaçlar. Duplex tasarım, çift yönlü veri iletiminin fiziksel olarak ayrılmasını sağlar.

Farklı uç tiplerinin tek hat üzerinde kullanılması ne sağlar?

Bazı fiber altyapılarda, bağlantının bir ucunda uzun süre sökülmeden kalması beklenen cihazlar bulunurken, diğer uçta güvenlik veya yetkilendirme ihtiyacı öne çıkar. FC–LSH kombinasyonu, bu iki farklı ihtiyacı tek bir patch cord üzerinde çözmeye yönelik bir yaklaşım sunar. Vidalı FC uç, bağlantının kalıcı olmasını sağlarken; LSH uç, kontrolsüz müdahalelerin önüne geçer.

LSH kilitli yapının servis disiplinine etkisi

LSH konnektör, adaptör içine yerleştirildiğinde kilitlenir ve özel bir aparat olmadan sökülemez. Bu özellik, özellikle paylaşımlı teknik alanlarda fiber bağlantıların yanlışlıkla veya yetkisiz şekilde çıkarılmasını engeller. Servis süreçlerinde ise müdahalenin bilinçli ve kontrollü yapılmasını zorunlu kılar.

OM1 Multi Mode fiberin bu geçiş yapısındaki rolü

OM1 fiber, 62.5/125 µm çekirdek ölçüsüyle kısa mesafeli iç ortam bağlantıları için geliştirilmiş bir Multi Mode standarttır. Bu fiber sınıfı, eski nesil altyapılarla uyumlu çalışması nedeniyle hâlen birçok bina içi sistemde kullanılmaktadır. FC–LSH patch cord, OM1 fiberin bu uyumluluk karakterini, farklı uç tipleri arasında kesintisiz şekilde taşımayı hedefler.

Geniş çekirdeğin bağlantı esnekliğine katkısı

62.5 mikron çekirdek, optik sinyalin fiber içine girişinde daha geniş bir tolerans aralığı sunar. Bu özellik, farklı konnektör tiplerinin bir arada kullanıldığı bağlantılarda hizalama hassasiyetini daha yönetilebilir hale getirir.

Duplex yapı ile yönlü sinyal ayrımı

Duplex tasarım, gönderim ve alım sinyallerini iki ayrı fiber üzerinden taşır. Bu fiziksel ayrım, Multi Mode aktif ekipmanların çalışma düzeniyle uyumludur ve bağlantı planlamasında sinyal yönlerinin net biçimde izlenmesine olanak tanır.

LSZH 2mm kablo yapısının iç ortam uyumu

2mm dış çapa sahip kablo, rack ve pano içlerinde kablo karmaşasını azaltmaya yardımcı olur. LSZH dış kılıf ise yangın anında yoğun duman ve zararlı gaz oluşumunu sınırlandırmayı hedefleyen iç ortam standartlarına uygun bir yapı sunar. Bu özellikler, ofis binaları ve teknik alanlarda güvenli kurulum yaklaşımını destekler.

Kullanım sırasında dikkat edilmesi gerekenler

• FC konnektör vidalanırken aşırı sıkılmamalıdır.
• LSH konnektör kilitlenmeden bağlantı tamamlanmış sayılmamalıdır.
• Kablo, keskin bükülmelerden kaçınılarak yönlendirilmelidir.

Teknik özet

• Fiber tipi: Multi Mode
• Fiber standardı: OM1 (62.5/125 µm)
• Konnektörler: FC UPC – LSH UPC
• Yapı: Duplex
• Kablo çapı: 2mm
• Kılıf: LSZH (iç ortam)
