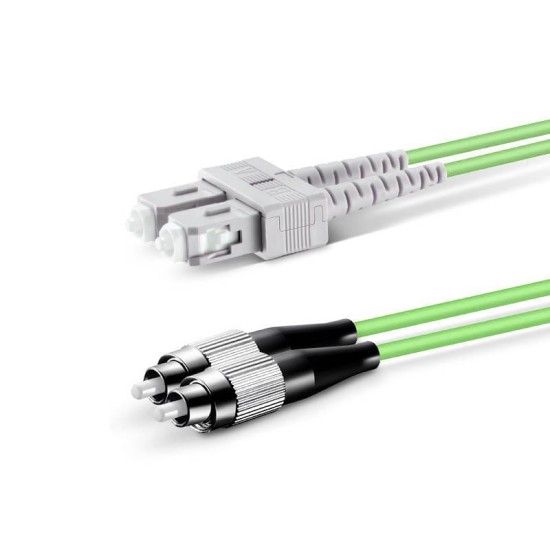

SC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm

SC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, SC portlu omurga veya dağıtım panoları ile vidalı FC portlu optik modüller, test cihazları ya da özel amaçlı ekipmanlar arasında OM5 wideband multimode altyapıda bağlantı kurmak için kullanılan hibrit bir duplex patch kablodur. SC tarafı panolarda düzenli port dizilimini korurken, FC tarafı laboratuvar ve omurga kartları üzerinde mekanik açıdan güvenli bir bağlantı noktası sunar.

SC – FC OM5 kablonun tipik kullanım senaryosu

Çekirdek veya dağıtım katmanında SC portlu panolar hâlen yaygın olarak kullanılırken, optik test sistemleri, DWDM/CWDM kartları veya belirli ağ modülleri FC arayüzüne sahip olabilir. SC UPC - FC UPC - OM5 Fiber Optik Patch Cord Duplex LSZH 2mm, bu iki ekipman grubunu aynı OM5 düzlemi üzerinde birleştirerek hem üretim trafiğinin hem de test bağlantılarının yönetimini kolaylaştırır.

OM5 wideband multimode fiber ile esnek kapasite

OM5 fiberin 850–953 nm aralığında SWDM tabanlı çözümler için optimize edilmiş bant genişliği, kısa mesafeli 40G ve 100G bağlantıların daha verimli taşınmasına olanak tanır. SC – FC OM5 patch cord kullanıldığında, SC tabanlı omurga panosu ile FC portlu test veya toplama modülleri arasındaki bağlantılar, gelecekteki hız yükseltmelerine uyumlu hâle gelir.

Duplex tasarım ve test altyapısında izlenebilirlik

Duplex kablo içerisinde yer alan iki fiber çekirdeği, Tx ve Rx yönlerini ayrı ayrı taşıyarak test ve izleme altyapısında devreler üzerinde net bir görünürlük sağlar. SC ve FC uçlarda uygulanacak etiketleme, hangi kablonun hangi devreyi ve yönü temsil ettiğinin hem saha hem laboratuvar tarafında kolayca anlaşılmasına katkı verir. Bu da konfigürasyon ve hata ayıklama süreçlerini hızlandırır.

LSZH 2mm kablo ve kablo yönetimi

2mm dış çapa sahip LSZH patch cord, SC panolar ile FC tabanlı modüllerin bulunduğu kabinlerde kablo yoğunluğunu kontrol altında tutmaya yardımcı olur. LSZH dış kılıfın düşük duman ve halojensiz yapısı, veri merkezi ve laboratuvar ortamlarında yangın güvenliği politikalarıyla uyumlu bir çözüm sunar. Dar kablo kanallarında ve patch alanlarında esnek yönlendirme imkânı sağlar.

Örnek kullanım alanları

• SC portlu omurga panolarından FC portlu DWDM/CWDM kartlarına OM5 patch bağlantıları
• SC panel üzerinden FC portlu test analizörlerine giden ölçüm devreleri
• Geçici devrelerde SC altyapıyı bozmadan FC portlu cihazlara yüksek hızlı bağlantı sağlanması

Kurulumda dikkat edilmesi gerekenler

SC ve FC ferüller bağlantı öncesinde temizlenmeli, FC tarafında konnektör adaptöre vidalanırken gereğinden fazla sıkılmamalıdır. Kablo güzergâhı hazırlanırken minimum bükülme yarıçapının korunması ve çekme limitlerinin aşılmaması, OM5 patch cord’un optik ve mekanik performansını uzun vadede korumaya yardımcı olur. Pano üzerinde tutarlı etiketleme yapmak, özellikle çok sayıda test devresi bulunan ortamlarda kritik önem taşır.

Teknik özet

• Fiber tipi: OM5 wideband multimode
• Fiber yapısı: 50/125 µm
• Konnektörler: SC UPC – FC UPC
• Yapı: Duplex
• Dış çap: 2mm
• Dış kılıf: LSZH, iç ortam
